Wymiana włącznika światła może wyglądać na drobną pracę, ale za podobnymi klawiszami kryją się różne mechanizmy i układy przewodów. Znaczenie ma nie tylko rodzaj lampy, lecz także sposób prowadzenia instalacji, stan połączeń i wymagania nowego osprzętu. Szczególnie po wcześniejszych remontach wygląd puszki potrafi odbiegać od dokumentacji. O bezpieczeństwie nie świadczy samo to, że światło daje się zapalić i zgasić.
Bezpieczeństwo i zakres prac przy domowym obwodzie oświetleniowym
Domowe oświetlenie jest najczęściej zasilane napięciem 230 V. Dotknięcie części czynnej grozi porażeniem, a przypadkowe zetknięcie przewodów może spowodować zwarcie i łuk elektryczny. Osobnym zagrożeniem są źle wykonane połączenia, które przegrzewają się podczas użytkowania. Wyłącznik nadprądowy nie musi zadziałać przy każdym luźnym, grzejącym się styku.

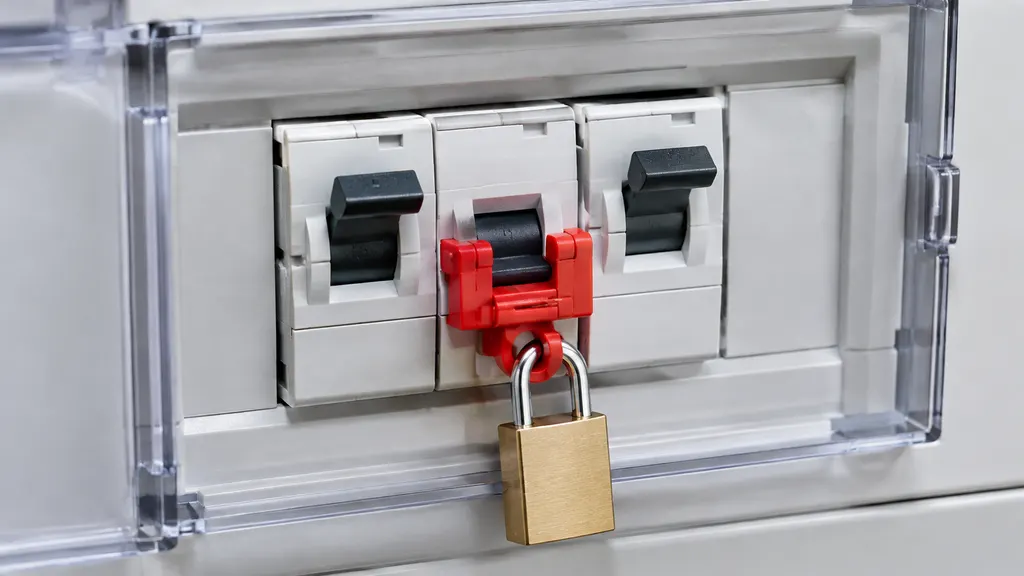

Podstawą prac jest odłączenie właściwego obwodu w rozdzielnicy, zabezpieczenie go przed przypadkowym załączeniem oraz potwierdzenie braku napięcia w miejscu pracy. Samo wyłączenie klawisza na ścianie nie odcina bezpiecznie zasilania. Opis zabezpieczenia w rozdzielnicy także nie wystarcza. W domach po remontach podpis „oświetlenie korytarza” bywa nieaktualny, choć nikt nie zmienił etykiety.
Do potwierdzania braku napięcia służy odpowiedni wskaźnik dwubiegunowy, używany zgodnie z jego instrukcją. Jego sprawność sprawdza się przed badaniem i po nim. Próbnik jednobiegunowy oraz detektor bezdotykowy mogą pomagać w rozpoznawaniu instalacji, ale ich wskazanie zależy od warunków pomiaru i konstrukcji urządzenia. Nie stanowią samodzielnej podstawy do uznania przewodów za bezpieczne.
Zakres potrzebnych kompetencji i kwalifikacji zależy od wykonywanych czynności. Wymiana mechanizmu w rozpoznanym, sprawnym obwodzie różni się od dokładania przewodów, zmiany sposobu sterowania czy przebudowy zabezpieczeń. Nie oznacza to jednak, że sama wymiana osprzętu nie wymaga wiedzy ani sprawdzenia wymagań kwalifikacyjnych. Rozpoznawanie nieznanych żył i pomiary instalacji to zadania dla osoby z odpowiednimi kompetencjami oraz wymaganymi kwalifikacjami.
Układ przewodów i stan instalacji w puszce
W prostym obwodzie oświetleniowym do mechanicznego włącznika dochodzi przewód fazowy zasilający, a z niego wychodzi przewód fazowy załączany, prowadzący do lampy. Przewód neutralny zamyka drogę przepływu prądu przez odbiornik. Ochronny pełni inną funkcję: uczestniczy w ochronie przeciwporażeniowej i nie służy do roboczego zasilania urządzeń.
Kolory pomagają rozpoznać przeznaczenie żył, lecz nie dowodzą poprawności połączeń. We współczesnej instalacji zielono-żółty jest zarezerwowany dla funkcji ochronnej, a niebieski oznacza przewód neutralny, z określonymi wyjątkami wynikającymi z zasad oznaczania. Brązowy, czarny i szary są stosowane dla przewodów fazowych. W starszym lub przerabianym okablowaniu funkcję każdej żyły trzeba ustalić na podstawie układu instalacji i odpowiednich sprawdzeń, nie samej barwy izolacji.
Brak przewodu neutralnego w puszce włącznika nie musi oznaczać usterki. W wielu instalacjach doprowadzono go bezpośrednio do oprawy lub puszki rozgałęźnej, a przy klawiszu pozostawiono wyłącznie żyły potrzebne do przełączania fazy. Ma to znaczenie przy montażu sterownika elektronicznego. Przewodu ochronnego nie wolno wykorzystywać jako zamiennika neutralnego.
Liczba widocznych żył nie pozwala samodzielnie ustalić sposobu połączenia. W puszce mogą znajdować się przewody do drugiej grupy światła, połączenia układu schodowego albo zasilanie prowadzone dalej. Możliwa jest również obecność więcej niż jednego obwodu. Wyłączenie jednego zabezpieczenia nie daje wtedy pewności, że cała zawartość puszki pozostaje bez napięcia.
Krucha izolacja, nadtopienia, przebarwienia i ślady prowizorycznych napraw wymagają oceny elektryka. Ważny jest także materiał żył: stare przewody aluminiowe potrzebują osprzętu i sposobu łączenia dopuszczonego do aluminium. Po zdjęciu starego włącznika bywa widoczny krótki, wielokrotnie zginany koniec przewodu. Nie powinien być na siłę prostowany i ponownie wciskany do zacisku bez oceny jego stanu.
Rodzaje włączników mechanicznych i logika obwodu oświetleniowego

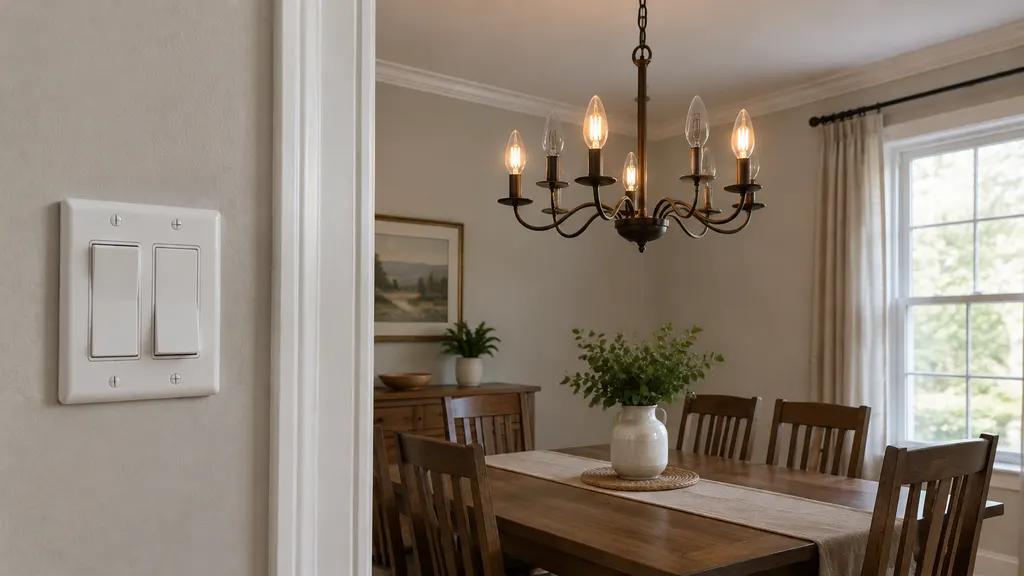

Włącznik pojedynczy załącza jeden obwód sterowania światłem. Mechanizm podwójny świecznikowy pozwala niezależnie uruchamiać dwie grupy lamp, choć obie mogą należeć do tego samego obwodu zasilającego. Taki układ spotyka się w żyrandolach z podziałem źródeł światła oraz przy osobnym sterowaniu oświetleniem głównym i bocznym. Dwa klawisze nie oznaczają jednak automatycznie mechanizmu świecznikowego.
Sterowanie jedną lampą z dwóch miejsc realizuje się za pomocą pary włączników schodowych. Przy trzech lub większej liczbie miejsc sterowania w klasycznym układzie między nimi pracują mechanizmy krzyżowe. Włącznik schodowy przełącza połączenie między zaciskiem wspólnym a jednym z dwóch pozostałych zacisków. Krzyżowy zmienia połączenia między dwiema parami przewodów. Zastąpienie ich mechanizmem świecznikowym nie zachowuje tej funkcji.
Uproszczony schemat funkcjonalny pojedynczego włącznika przedstawia drogę od zasilania fazowego, przez styk mechanizmu, do oprawy. Neutralny trafia do odbiornika, a ochronny do części wymagających ochrony. W układzie schodowym dochodzą połączenia między przełącznikami. Taki opis wyjaśnia zasadę działania, lecz nie zastępuje rozpoznania rzeczywistej instalacji ani schematu producenta.
Oznaczenia zacisków mogą obejmować literę L, strzałki, cyfry lub symbole właściwe dla danej serii osprzętu. O ich funkcji rozstrzyga dokumentacja konkretnego modelu. Zacisk znajdujący się u góry starego mechanizmu nie musi odpowiadać górnemu zaciskowi nowego. Przenoszenie przewodów według położenia to częsta przyczyna błędów.
Wymagania włączników dotykowych i inteligentnych
Włącznik dotykowy lub inteligentny zawiera elektronikę, która potrzebuje zasilania również wtedy, gdy lampa jest zgaszona. Część modeli wymaga doprowadzenia zarówno przewodu fazowego, jak i neutralnego. Konstrukcje przeznaczone do pracy bez neutralnego pobierają niewielki prąd przez obciążenie, co wpływa na zgodność z lampami LED. Obecność łączności bezprzewodowej nie mówi nic o wymaganym układzie przewodów.
Przed montażem znaczenie mają dopuszczalny rodzaj obciążenia oraz moc minimalna i maksymalna. Parametr podany dla tradycyjnych żarówek nie musi obowiązywać dla zasilaczy LED, które podczas uruchamiania mogą pobierać duży prąd. Istotne jest również rozróżnienie zwykłego załączania i ściemniania. Nie każda lampa LED nadaje się do regulacji jasności, a zgodność samej lampy ze ściemnianiem nie gwarantuje współpracy z dowolnym sterownikiem.
Adapter kompensacyjny, nazywany także bypassem LED, stosuje się tylko wtedy, gdy przewiduje go producent urządzenia, i w określonym przez niego miejscu obwodu. Nie jest uniwersalnym sposobem naprawy żarzenia ani migotania. Dobór przypadkowego elementu może nie usunąć przyczyny i wprowadzić dodatkowe zagrożenie.
Brak reakcji aplikacji trzeba oddzielić od niesprawności elektrycznej. Problemy z parowaniem, zasięgiem Zigbee, dostępnością bramki czy obsługiwanym pasmem Wi-Fi należą do warstwy komunikacji. Jeśli lokalny klawisz działa, a sterowanie z telefonu nie, ponowne przekładanie przewodów nie jest uzasadnioną metodą diagnozy. Z kolei brak działania lokalnego wymaga sprawdzenia zasilania i zgodności obciążenia, a nie wyłącznie ustawień sieci.
Parametry osprzętu i jakość montażu mechanicznego
Mechanizm musi pasować nie tylko do ramki, ale również do puszki. Znaczenie mają jej głębokość, stan mocowań oraz miejsce zajęte przez przewody i złączki. Elektroniczny sterownik może być znacznie głębszy od prostego włącznika mechanicznego. Jeżeli mieści się dopiero po silnym dociśnięciu, brakuje miejsca na bezpieczne ułożenie połączeń.
Do prac przy instalacji potrzebne są narzędzia izolowane, przeznaczone do zastosowań elektrycznych. Nie zastępują one odłączenia napięcia. Akcesoria połączeniowe muszą odpowiadać materiałowi, przekrojowi i budowie żył. Drut miedziany, przewód wielodrutowy i aluminium nie zawsze mogą być osadzane w tym samym typie zacisku.
Długość odizolowania oraz dopuszczalny przekrój i liczba żył wynikają z danych producenta. Zbyt krótko odsłonięta żyła może nie wejść prawidłowo w strefę styku, a zbyt długa pozostawia dostępny fragment przewodzący. Dwa przewody wolno umieścić w jednym zacisku tylko wtedy, gdy jest do tego przeznaczony. Sam fakt, że mieszczą się w otworze, niczego nie rozstrzyga.
Zacisk śrubowy wymaga właściwego momentu dokręcenia, natomiast sprężynowy poprawnego wprowadzenia żyły i zamknięcia mechanizmu zgodnie z konstrukcją. Tulejki na przewodach giętkich stosuje się według wymagań zacisku; nie są obowiązkowym dodatkiem do każdego połączenia. Końcówek nie powinno się cynować jako sposobu przygotowania ich pod zacisk śrubowy, ponieważ takie połączenie może z czasem utracić docisk.
Przewody ułożone za mechanizmem nie mogą być naprężone, ostro załamane ani przygniecione jego mocowaniem. Szczególnej uwagi wymagają boczne pazurki, jeśli osprzęt z nich korzysta. W codziennym użytkowaniu niedokładne osadzenie ujawnia się czasem przez ocieranie klawisza o ramkę albo poruszanie całego włącznika. To nie tylko kwestia wyglądu, bo ruch mechanizmu obciąża połączenia.
Typowe pomyłki i ich skutki
Jednym z najważniejszych błędów jest przerywanie przewodu neutralnego zamiast fazowego. Lampa gaśnie, ale w oprawie może nadal występować napięcie względem ziemi. Z tego powodu położenie klawisza nigdy nie jest potwierdzeniem bezpiecznych warunków przy wymianie oprawy czy pracach przy jej przewodach.
Luźny styk, izolacja zaciśnięta zamiast metalowej żyły i odsłonięty fragment miedzi dają różne zagrożenia. Pierwsze dwa błędy mogą prowadzić do grzania, iskrzenia lub przerw w działaniu, a odsłonięty przewodnik zwiększa ryzyko dotyku i zwarcia. Światło potrafi działać przez pewien czas mimo wadliwego połączenia. Usterka ujawnia się dopiero po nagrzaniu albo poruszeniu mechanizmem.
Przypadkowe mostkowanie zacisków oraz łączenie przewodów z różnych obwodów może spowodować zwarcie, nieprawidłową pracę zabezpieczeń lub pojawienie się napięcia tam, gdzie spodziewane jest odłączenie. Mostek widoczny w starym osprzęcie nie jest wskazówką do odtworzenia go bez ustalenia funkcji. Szczególnie niebezpieczne jest łączenie niezależnych zasilań tylko dlatego, że przewody znajdują się w jednej puszce.
Kierunek ruchu klawisza nie świadczy o poprawności elektrycznej. W układzie schodowym jego pozycja przy zapalonym świetle zależy od ustawienia drugiego przełącznika. Także przy pojedynczym mechanizmie oczekiwane położenie klawisza nie zastępuje kontroli, który przewód jest rozłączany.
Kontrola połączeń i objawy wymagające interwencji elektryka
Przed przywróceniem zasilania ocenie podlegają stan izolacji, osadzenie przewodów, brak odsłoniętych części czynnych, poprawność połączeń ochronnych i stabilność mocowania. Zakres dalszych sprawdzeń oraz pomiarów zależy od rodzaju prac. Po przebudowie obwodu nie wystarcza kontrola wzrokowa; potrzebna jest weryfikacja odpowiednich parametrów ochrony i instalacji przez osobę z właściwymi kwalifikacjami.
Kontrola działania obejmuje wszystkie klawisze, grupy lamp i miejsca sterowania. W układzie schodowym światło powinno dać się zmienić z każdego punktu niezależnie od położenia pozostałych przełączników. Poprawne załączanie potwierdza jednak tylko część funkcji. Nie dowodzi prawidłowej ochrony przeciwporażeniowej ani jakości każdego styku.
Migotanie, słabe żarzenie LED po wyłączeniu i brak reakcji mają różne możliwe przyczyny. Mogą wynikać z podświetlenia włącznika, współpracy elektroniki z zasilaczem lampy, sprzężeń między przewodami albo wadliwego połączenia. Objaw wymaga rozpoznania, a nie losowej zamiany żył. Szczególnie po zmianie zwykłego mechanizmu na elektroniczny trzeba sprawdzić zgodność całego zestawu.
Zapach przegrzanej izolacji, iskrzenie, nietypowe nagrzewanie osprzętu lub zadziałanie zabezpieczenia oznaczają konieczność wyłączenia obwodu i przerwania użytkowania do czasu sprawdzenia. Wielokrotne ponowne załączanie zabezpieczenia nie usuwa przyczyny. Niejasny układ przewodów, uszkodzona izolacja i połączenia sprzeczne z dokumentacją również wyznaczają granicę dalszych samodzielnych prac. W takiej sytuacji potrzebna jest diagnoza instalacji, nie kolejna próba podłączenia.
