Połączenie szeregowe lamp pojawia się w rozmowach o oświetleniu bardzo często, ale samo pojęcie bywa używane zbyt szeroko. W efekcie pod jedną nazwą trafiają się dwa zupełnie różne układy: klasyczny szereg elektryczny oraz zwykłe prowadzenie zasilania od jednej oprawy do następnej. To nie jest drobiazg. Od tego zależy sposób działania całego obwodu, dobór źródeł światła i zachowanie instalacji po awarii jednej lampy.
Znaczenie pojęcia połączenia szeregowego w instalacjach oświetleniowych
Klasyczne połączenie szeregowe polega na tym, że prąd płynie jedną drogą kolejno przez wszystkie lampy. Każda z nich jest elementem tego samego toru elektrycznego. Jeśli w obwodzie są trzy źródła światła, prąd przechodzi przez pierwsze, potem drugie i trzecie, a dopiero później wraca do źródła zasilania.
Co innego oznacza układ, w którym przewód zasilający jest doprowadzony do jednej oprawy, a z niej przechodzi dalej do kolejnej. Taki montaż bywa nazywany „szeregowym”, choć w praktyce lampy pracują równolegle. Każda oprawa dostaje pełne napięcie zasilania, a uszkodzenie jednej nie wyłącza pozostałych. To bardzo częsta pomyłka przy omawianiu oświetlenia w domu, garażu i ogrodzie.
W codziennym języku te dwa znaczenia mieszają się szczególnie przy lampach zewnętrznych i girlandach świetlnych. Pada stwierdzenie, że lampy są podłączone szeregowo, bo „idą jedna za drugą po kablu”. Elektrycznie to nie musi mieć nic wspólnego z szeregiem. Takie uproszczenie później wraca przy zakupie opraw, planowaniu zabezpieczeń albo szukaniu usterki.
Błędne nazewnictwo potrafi zepsuć cały projekt. Jeśli instalacja ma działać jak zwykłe oświetlenie domowe, stosuje się układ równoległy. Gdy ktoś zamówi lub wykona faktyczny szereg, lampy mogą świecić słabo, nierówno albo nie ruszyć wcale. Krótko mówiąc: sama nazwa ma tu znaczenie praktyczne.
Zasada działania obwodu z lampami połączonymi szeregowo
W układzie szeregowym przez wszystkie punkty świetlne płynie ten sam prąd. Nie rozdziela się on pomiędzy poszczególne lampy, tylko przechodzi przez każdą po kolei. To podstawowa cecha tego rozwiązania i zarazem główne źródło jego ograniczeń.
Napięcie zasilania dzieli się między elementy obwodu. Przy zasilaniu 230 V i dwóch identycznych lampach teoretycznie każda może otrzymać po 115 V. Przy trzech identycznych elementach podział wyniesie po 76,7 V. W rzeczywistości rozkład napięcia zależy od parametrów elektrycznych lamp, a nie tylko od ich liczby. Gdy elementy nie są jednakowe, jedna lampa może przejąć większą część napięcia, druga mniejszą, co prowadzi do niestabilnej pracy.
Świecenie w szeregu wygląda inaczej niż w typowej instalacji domowej. Żarówki tradycyjne świecą słabiej, jeśli nie dostają napięcia znamionowego. Źródła LED zachowują się jeszcze mniej przewidywalnie, bo w wielu modelach pracą diod steruje elektronika. W praktyce często kończy się to miganiem, brakiem zapłonu albo uszkodzeniem modułu.
Jedna przerwa w obwodzie zatrzymuje wszystko. Gdy przepali się jedna żarówka albo poluzuje zacisk w jednej oprawie, gaśnie cały szereg. Taki objaw dobrze pokazuje, z jakim układem ma się do czynienia. W starych łańcuchach dekoracyjnych widać to od razu.
Parametry elektryczne decydujące o pracy układu
Najpierw trzeba zestawić napięcie zasilania z napięciem znamionowym każdej lampy. Jeśli obwód jest zasilany z 24 V, a w szeregu mają pracować cztery źródła po 6 V, układ ma sens pod względem napięciowym. Gdy do sieci 230 V podłączy się szeregowo dwie zwykłe lampy 230 V, każda dostanie za mało napięcia do prawidłowej pracy. Efekt będzie słaby albo żaden.
Natężenie prądu jest wspólne dla całego szeregu, więc wszystkie elementy muszą je bezpiecznie przenieść. Jeśli jedna lampa ma niższą dopuszczalną wartość prądu, staje się najsłabszym punktem całego układu. Tak działa obwód szeregowy: jeden element narzuca warunki pozostałym.
Mieszanie różnych źródeł światła daje kiepskie rezultaty. Połączenie żarówki, halogenu i lampy LED w jednym szeregu kończy się niestabilnością, bo każdy z tych elementów ma inną charakterystykę pracy. Nawet lampy tego samego typu, ale o różnych mocach i konstrukcji, potrafią świecić nierówno. W praktyce problem wychodzi od razu po uruchomieniu.
Liczba lamp w jednym obwodzie nie wynika tylko z długości kabla czy miejsca montażu. Trzeba uwzględnić sumę napięć znamionowych, warunki rozruchu oraz spadki napięcia na przewodach. Im więcej elementów, tym trudniej utrzymać stabilną pracę. To dlatego klasyczny szereg ma dziś zastosowanie ograniczone i raczej specjalne.

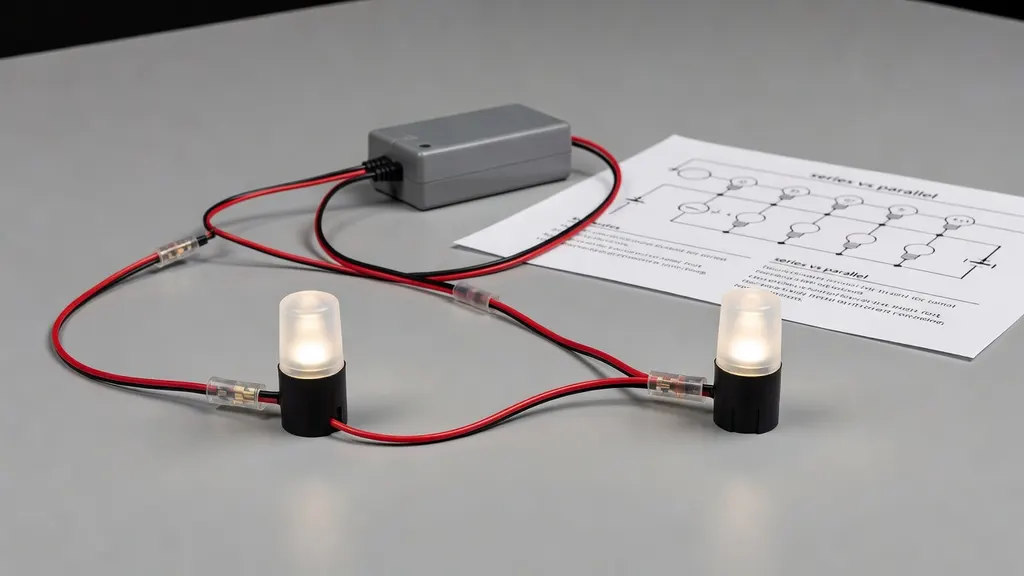

Różnice między połączeniem szeregowym a równoległym lamp
W połączeniu równoległym każda lampa jest podłączona do tego samego napięcia zasilania. Prąd rozdziela się między gałęzie obwodu, ale napięcie na każdej oprawie pozostaje takie samo. Dla instalacji 230 V każda lampa dostaje 230 V. Taki układ dominuje w budynkach mieszkalnych i wokół posesji.
Szereg działa odwrotnie. Prąd jest wspólny, a napięcie rozkłada się na kolejne elementy. To wpływa zarówno na jasność świecenia, jak i na zachowanie obwodu po awarii. Gdy jedna lampa w szeregu ulegnie uszkodzeniu i przerwie tor, gasną wszystkie. W równoległym uszkodzony punkt świetlny nie zatrzymuje pozostałych.
Użytkowo różnica jest bardzo wyraźna. Równoległy układ daje przewidywalne działanie i prostszy serwis. Szereg może mieć sens tam, gdzie pracuje z góry dobrany komplet źródeł o zgodnych parametrach i stałym przeznaczeniu. W domu to rzadko potrzebne. W oświetleniu stałym prawie nigdy.
Kiedy układ szeregowy bywa rozważany
Takie rozwiązanie spotyka się w instalacjach niskonapięciowych, prostych układach technicznych oraz niektórych zestawach dekoracyjnych. Łańcuch świetlny z wieloma drobnymi żarówkami jest klasycznym przykładem działania szeregu. Podobnie funkcjonują niektóre układy demonstracyjne, warsztatowe i szkoleniowe, gdzie chodzi o pokazanie zasad przepływu prądu.
W ogrodzie lub przy tarasie szereg bywa rozpatrywany przy specjalnych zestawach niskonapięciowych, ale tylko wtedy, gdy producent przewidział taki sposób pracy całego kompletu. Samodzielne łączenie zwykłych lamp LED czy opraw sieciowych w szereg nie daje bezpiecznego i stabilnego efektu. To często kończy się krótką żywotnością źródeł światła.
Jeśli celem jest codzienne oświetlenie ścieżki, elewacji, altany czy pomieszczenia gospodarczego, praktyczny pozostaje układ równoległy. Łatwiej go rozbudować, łatwiej znaleźć usterkę i nie gaśnie cały obwód przez jedną awarię. To mówi sama eksploatacja.

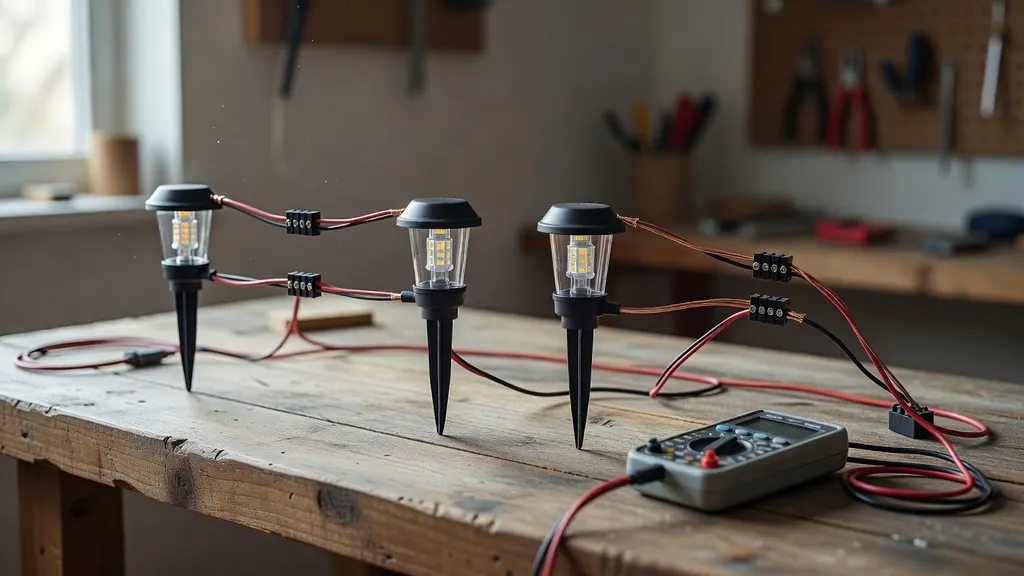

Zgodność lamp, opraw i osprzętu w jednym układzie
Nie każda lampa nadaje się do pracy w szeregu. Tradycyjne żarówki oporowe zachowują się przewidywalniej niż nowoczesne źródła LED, ale i one wymagają właściwego doboru napięcia i prądu. Halogeny niskonapięciowe mogą pracować poprawnie tylko w dobrze policzonym układzie. Świetlówki kompaktowe i większość lamp LED z wbudowanym układem zasilającym nie są tworzone z myślą o klasycznym szeregu.
Diody LED to osobny temat. W samej elektronice LED połączenia szeregowe są czymś normalnym, ale dotyczy to układów zaprojektowanych fabrycznie. Co innego gotowa lampa LED na 230 V. Taka oprawa ma własny zasilacz lub przetwornicę i potrzebuje określonych warunków pracy. Po włączeniu jej w zewnętrzny szereg z innymi lampami elektronika dostaje zniekształcone zasilanie. Tego nie da się traktować jak zwykłej żarówki.
Znaczenie ma też sama oprawa. Inaczej prowadzi się przewody w lampie przelotowej z miejscem na połączenia, a inaczej w kompaktowej oprawie bez przestrzeni na dodatkowe zaciski. W wielu lampach ogrodowych miejsce na przewody jest ograniczone i już samo wykonanie trwałego połączenia staje się problemem. Potem do środka dostaje się wilgoć i zaczynają się przerwy w obwodzie.
Jednakowe parametry wszystkich elementów bardzo upraszczają sprawę. Ta sama technologia źródła światła, to samo napięcie znamionowe, podobny pobór prądu i zgodny sposób pracy. Bez tego szereg robi się kapryśny. W instalacjach oświetleniowych to słowo pasuje wyjątkowo dobrze.
Materiały instalacyjne i komponenty połączeń
Przewody dobiera się do napięcia, obciążenia i miejsca montażu. Wewnętrzny obwód niskonapięciowy pracujący w suchym pomieszczeniu wymaga innych kabli niż instalacja ogrodowa prowadzona w gruncie. Przy napięciu 12 V lub 24 V ważny staje się także spadek napięcia na długości przewodu, więc przekrój żył nie może być przypadkowy.
Złączki i zaciski muszą zapewniać trwały styk, bo w szeregu każdy punkt pośredni wpływa na pracę całego obwodu. Jeden słaby zacisk oznacza kłopoty ze wszystkimi lampami. Taka usterka bywa irytująca: raz świeci, raz nie, a problem siedzi w jednej puszce lub jednej oprawie.
Na zewnątrz liczy się szczelność. Osprzęt narażony na deszcz, rosę, pył i zmiany temperatury powinien mieć stopień ochrony dobrany do warunków miejsca montażu. W strefach wilgotnych i przy gruncie nieszczelne połączenia starzeją się szybko. Nawet dobrze skręcony przewód nie wytrzyma długo bez odpowiedniej obudowy.
Drobna rezerwa przewodów w oprawie lub puszce naprawdę pomaga. Gdy żyły są napięte na styk, każdy demontaż albo osiadanie gruntu działa na połączenie. Po dwóch sezonach w ogrodzie wychodzą rzeczy, których nie było widać przy montażu.
Schemat instalacji i logika połączeń między kolejnymi lampami
Prosty schemat szeregu jest czytelny: zasilanie trafia do pierwszej lampy, z niej wychodzi do drugiej, potem do trzeciej i wraca do źródła. Nie tworzy się osobnych gałęzi zasilających dla każdej oprawy. Wszystkie elementy pozostają w jednym torze elektrycznym.
Kolejność włączenia lamp ma znaczenie dla logiki obwodu, ale nie zmienia podstawowej zasady działania. Każdy kolejny punkt staje się częścią tego samego ciągu. W miejscach łączeniowych trzeba zachować pełną ciągłość przewodów i pewny styk, bo nie ma tu obejścia dla uszkodzonego odcinka.
Przed uruchomieniem obwodu sprawdza się ciągłość elektryczną oraz poprawność połączeń w puszkach i oprawach. To ważne szczególnie wtedy, gdy układ jest nietypowy i montowany poza standardem domowym. Jedna pomyłka w połączeniu wystarczy, by nic nie zadziałało. Albo by działało tylko przez chwilę.
Specyfika układów ogrodowych i zewnętrznych
Instalacje ogrodowe rządzą się dodatkowymi wymaganiami. Kabel układany w gruncie powinien być przeznaczony do takiego montażu, odporny na wilgoć i uszkodzenia mechaniczne. Trasa przewodu nie może przecinać miejsc przyszłych wykopów, rabat głęboko przekopywanych i stref, gdzie pracuje cięższy sprzęt ogrodowy.
Przy prowadzeniu kabla pod ziemią stosuje się głębokość dobraną do charakteru trasy i sposobu użytkowania terenu. W praktyce ważniejsza od samej liczby centymetrów bywa ochrona mechaniczna, czytelny przebieg przewodu i zachowanie odstępów od innych instalacji. Po kilku latach nikt nie pamięta dokładnie, gdzie leży kabel, jeśli nie został dobrze zaplanowany.
Rozgałęzienia w ogrodzie oznaczają odejście od klasycznego szeregu. Gdy z jednego punktu wychodzą dwa lub trzy kierunki do kolejnych lamp, układ staje się gałęziowy, a najczęściej równoległy. To rozwiązanie praktyczniejsze dla słupków oświetleniowych, kinkietów zewnętrznych i lamp przy ścieżkach.
Na zewnątrz największym przeciwnikiem połączeń jest woda. Potem mróz, nagrzewanie i ruch podłoża. Połączenie, które wyglądało dobrze przy montażu, po zimie potrafi już nie trzymać parametrów.
Bezpieczeństwo eksploatacji i trwałość połączeń
Praca z instalacją oświetleniową wymaga odłączenia zasilania i zachowania zasad ochrony przeciwporażeniowej. Dotyczy to każdego obwodu, ale przy układach nietypowych ryzyko pomyłki rośnie. Szczególnej ostrożności wymagają instalacje zewnętrzne oraz obwody zasilane z sieci 230 V.
Ochrona przed przeciążeniem i zwarciem powinna obejmować cały obwód, a nie tylko pojedynczą oprawę. Zabezpieczenie dobiera się do przekroju przewodów, sposobu ułożenia i przewidywanego obciążenia. W szeregu prąd jest wspólny dla wszystkich lamp, więc błąd w jednym miejscu wpływa na cały układ.
W ogrodzie i przy elewacji ważna jest także szczelność miejsc połączeń. Wilgoć nie musi od razu wywołać zwarcia. Częściej pojawia się korozja styków, wzrost oporu, migotanie lamp i problemy po opadach. To podstępne usterki, bo przez część sezonu instalacja działa bez objawów.
Czynniki wpływające na bezawaryjną pracę
Stabilność zacisków ma duże znaczenie. Luźne połączenie nagrzewa się, utlenia i z czasem traci kontakt. W obwodzie szeregowym daje to prosty efekt: wszystkie lampy zaczynają gasnąć lub mrugać jednocześnie. Taki objaw często wskazuje bardziej na połączenie niż na same źródła światła.
Izolacja przewodów musi być chroniona przed przetarciem, przecięciem i naciskiem. W oprawach metalowych oraz przy przejściach przez elementy konstrukcyjne potrzebne jest bezpieczne prowadzenie żył. Uszkodzenie osłony nie musi być widoczne od razu. Czasem wychodzi dopiero po deszczu albo po nagrzaniu lampy.
Na trwałość wpływa środowisko pracy: promieniowanie UV, wilgoć, pył, nawozy, zasolenie, skoki temperatury i drgania. Ogród jest pod tym względem wymagający. Instalacja przy tarasie pracuje w innych warunkach niż przewód prowadzony przy podjeździe albo między rabatami.
Kontrola stanu lamp, puszek i przewodów nie musi być rozbudowana, ale warto ją robić sezonowo. Wiosną wychodzą szkody po zimie, jesienią widać problemy z uszczelnieniem i stanem osprzętu. Kilka minut oględzin oszczędza późniejsze szukanie przerwy w ziemi.
Najczęstsze błędy, objawy usterek i problemy eksploatacyjne
Najczęstsza pomyłka polega na utożsamieniu szeregu z połączeniem przelotowym. Lampy są połączone kolejno przewodem, ale elektrycznie pracują równolegle. Jeśli na etapie projektu albo rozmowy montażowej te pojęcia zostaną pomieszane, łatwo o zły dobór opraw i błędne oczekiwania co do działania instalacji.
Drugim problemem jest łączenie lamp o niezgodnych parametrach. Różne napięcia znamionowe, różna technologia źródeł światła i różna charakterystyka pracy dają nierówną jasność albo całkowity brak działania. Szczególnie źle znoszą to gotowe lampy LED z elektroniką w środku.
Błędy dotyczą też przewodów i osprzętu. Zbyt mały przekrój żył, słabe złączki, brak odpowiedniej ochrony mechanicznej i niedostosowanie osprzętu do wilgoci to problemy, które wracają po kilku miesiącach użytkowania. Na papierze wszystko się zgadza, a w terenie zaczyna się migotanie i okresowe zaniki światła.
Do tego dochodzi niewłaściwe zabezpieczenie miejsc połączeń. W puszce zewnętrznej, która nie trzyma szczelności, wystarczy kondensacja pary wodnej albo błoto naniesione przy pracach ogrodowych. Potem pojawia się korozja i trudna do uchwycenia przerwa w obwodzie.
Typowe objawy nieprawidłowo działającego obwodu
Gaśnięcie wszystkich lamp po uszkodzeniu jednego punktu to najbardziej charakterystyczny objaw szeregu albo przerwy w głównym torze zasilania. Jeśli po wymianie jednej lampy cały ciąg wraca do pracy, układ jest rzeczywiście zależny od każdego elementu po kolei.
Nierówna jasność świecenia i niestabilna praca źródeł światła sugerują niezgodność parametrów albo zły styk w jednym z połączeń. Jedna lampa świeci mocniej, druga słabiej, a całość reaguje na wstrząs, wilgoć lub zmianę temperatury. To częsty obraz przy źle zestawionych lampach LED.
Zdarza się też brak uruchomienia mimo pozornie poprawnego montażu. Przyczyną bywa odwrotne założenie co do rodzaju układu, nieciągłość przewodu, źle zamocowana żyła w zacisku albo element, który wymaga pełnego napięcia znamionowego i nie podejmuje pracy w szeregu. Wtedy sam schemat „na kartce” nie wystarcza.
Problemy wynikające z uszkodzenia przewodu, zacisku lub jednej oprawy są bardziej dokuczliwe w szeregu niż w układzie równoległym. Całość zależy od jednego toru. Dlatego takie połączenie ma sens tylko tam, gdzie jest świadomie zaprojektowane i dobrane do konkretnych lamp, a nie przeniesione z przyzwyczajenia z innej instalacji.
