Wymiana gniazdka może wyglądać na drobną naprawę, ale o bezpieczeństwie decyduje nie tylko nowy mechanizm. Znaczenie mają stan przewodów, sposób ochrony przeciwporażeniowej, obciążenie obwodu i jakość połączeń schowanych w puszce. Sam fakt, że podłączone urządzenie działa, nie potwierdza poprawności instalacji.
Zakres prac przy gniazdku a stan domowej instalacji
Zastąpienie uszkodzonego osprzętu nowym, bez zmiany miejsca i układu zasilania, ma inny zakres niż przeniesienie gniazda na drugą ścianę. Przeniesienie wymaga oceny sposobu przedłużenia przewodów i wykonania połączeń. Dodanie nowego punktu oznacza także sprawdzenie, czy istniejący obwód może zasilać kolejne odbiorniki. Wolne miejsce na ścianie nie przesądza o możliwości rozbudowy.

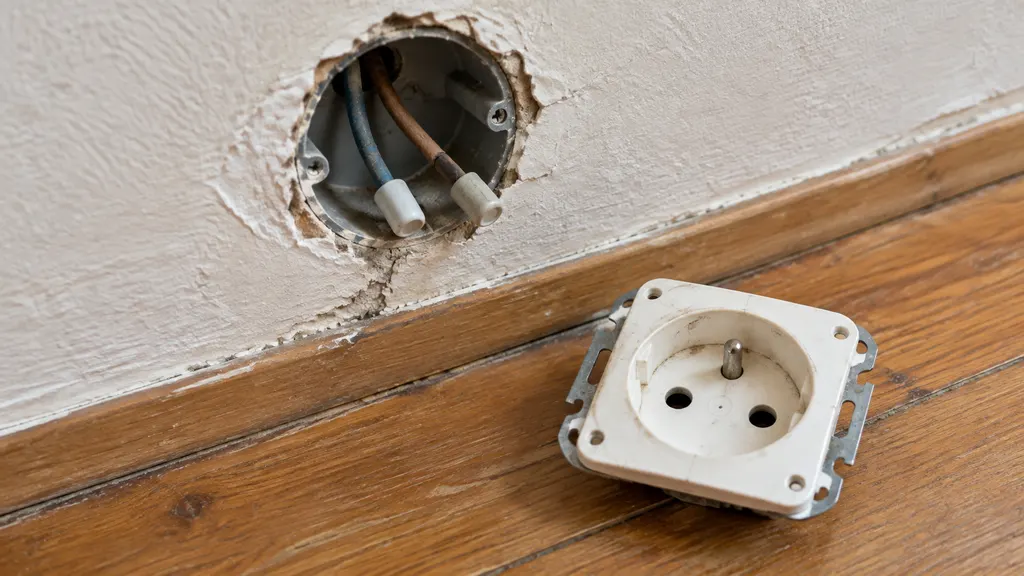

Wiek budynku jest tylko wskazówką. W jednym mieszkaniu mogą występować przewody aluminiowe, nowsze odcinki miedziane i połączenia pozostałe po kilku remontach. Krusząca się izolacja, nadpalone końcówki oraz bardzo krótkie żyły ograniczają możliwość prostej wymiany mechanizmu. W praktyce dopiero po odsłonięciu puszki wychodzi na jaw, że poprzednia naprawa polegała wyłącznie na zmianie osłony.
Nowsze instalacje mają oddzielne przewody neutralny N i ochronny PE. W starszych układach można spotkać wspólną funkcję ochronną i neutralną, związaną z przewodem PEN. Takie instalacje wymagają odrębnej oceny. Sama obecność dwóch lub trzech żył nie pozwala ustalić układu sieci ani potwierdzić skuteczności ochrony.
Rozpoznanie funkcji przewodów, ocenę zabezpieczeń, ingerencję w połączenia i pomiary należy powierzyć osobie z kwalifikacjami odpowiednimi do wykonywanych prac. Zdjęcie gniazda nie pokazuje ciągłości przewodów, stanu połączeń w innych puszkach ani parametrów obwodu. Na tej podstawie nie da się bezpiecznie wskazać sposobu podłączenia.
Bezpieczeństwo elektryczne i warunki prowadzenia prac
Ingerencja w obwód gniazd wiąże się z ryzykiem porażenia, zwarcia i przegrzewania połączeń. Zagrożeniem jest także przypadkowe zetknięcie narzędzia z częścią pod napięciem. Wyłączenie urządzenia przyciskiem lub wyjęcie jego wtyczki nie odłącza zasilania gniazda.
Warunkiem rozpoczęcia prac jest odłączenie właściwego obwodu i zabezpieczenie go przed przypadkowym ponownym załączeniem. Opis w rozdzielnicy może być nieaktualny, szczególnie po zmianach instalacji. Domownicy muszą wiedzieć o prowadzonych pracach, ale samo uprzedzenie nie zastępuje zabezpieczenia przed załączeniem.
Brak napięcia potwierdza się odpowiednim wskaźnikiem dwubiegunowym, sprawdzając wszystkie istotne kombinacje między przewodami. Działanie wskaźnika wymaga kontroli na znanym źródle napięcia lub urządzeniu sprawdzającym przed badaniem i po nim. To pozwala wykryć sytuację, w której brak wskazania wynika z awarii przyrządu, a nie z odłączenia obwodu.
Próbnik jednobiegunowy w formie śrubokręta oraz detektor bezdotykowy nie wystarczają do uznania miejsca pracy za bezpieczne. Ich wskazania zależą od warunków pomiaru i mogą być mylące. Potrzebne są także odpowiednie narzędzia z izolacją przeznaczoną do prac elektrycznych, suche otoczenie i dobre oświetlenie. Niejasne połączenia, wilgoć w puszce lub napięcie mimo odłączenia wskazanego obwodu oznaczają konieczność przerwania prac.
Rozmieszczenie gniazd i obciążenie obwodów
Plan punktów zasilania powinien wynikać z ustawienia mebli i sposobu korzystania z pomieszczenia. Za szafką RTV potrzebne są inne możliwości podłączenia niż przy blacie roboczym czy stanowisku do pracy. Dostęp do gniazda ma znaczenie również po umeblowaniu: wysuwanie ciężkiej szafy przy każdym odłączeniu sprzętu jest kłopotliwe i sprzyja ciągnięciu za przewód.
W kuchni i łazience położenie osprzętu zależy także od obecności wody. Przy wannie i prysznicu obowiązują strefy ograniczające montaż urządzeń elektrycznych, a ich zasięg zależy od układu wyposażenia. Sama klapka na gnieździe nie pozwala umieścić go w dowolnym miejscu. W kuchni trzeba uwzględnić zachlapanie przy zlewie, parę oraz ciepło od urządzeń grzewczych. Lokalizację ocenia się łącznie z warunkami ochrony obwodu.

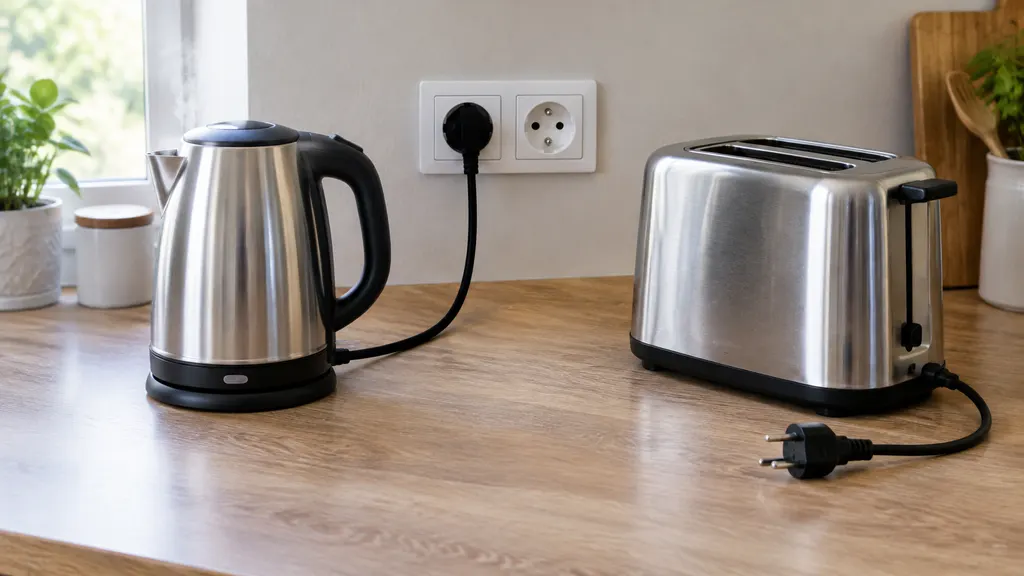

Liczba gniazd nie zwiększa dostępnej mocy. Przy napięciu 230 V urządzenie o mocy 2000 W pobiera prąd 8,7 A. Jednoczesna praca czajnika i drugiego odbiornika o takiej samej mocy oznacza pobór ponad 17 A, co przekracza prąd znamionowy obwodu zabezpieczonego na 16 A. O dopuszczalnym obciążeniu decydują jednak nie tylko zabezpieczenia, lecz także przekrój, materiał i sposób ułożenia przewodów.
Piekarnik, zmywarka, pralka czy elektryczny podgrzewacz wody mogą wymagać wydzielonych obwodów, zgodnie z projektem i wymaganiami urządzenia. W codziennym użytkowaniu niedobór punktów zasilania szybko widać po listwach leżących stale za meblami. Rozgałęźnik nie usuwa ograniczeń instalacji, a podłączenie do niego kilku odbiorników grzejnych skupia duże obciążenie w jednym miejscu.
Nowy punkt wymaga również przemyślanej trasy przewodu. Prowadzenie instalacji w czytelnych pasach pionowych i poziomych ułatwia późniejsze wiercenie w ścianach. Bruzdowanie trzeba dostosować do konstrukcji przegrody; w elementach konstrukcyjnych możliwość wykonania bruzd wymaga osobnej oceny. Gdy kucie jest niepożądane, można rozważyć instalację natynkową w odpowiednim systemie osłon.
Parametry gniazda i zgodność osprzętu z instalacją
W polskich domach powszechnie stosuje się gniazda ze stykiem ochronnym w postaci bolca. Dostępne są też rozwiązania z bocznymi stykami ochronnymi. Dobór wymaga sprawdzenia zgodności z używanymi wtyczkami, ponieważ możliwość wsunięcia wtyczki nie zawsze oznacza zapewnienie połączenia ochronnego. Odbiornik wymagający takiego połączenia musi mieć je zachowane.
Wersja podtynkowa potrzebuje odpowiedniej puszki, a natynkowa własnej obudowy zamocowanej do podłoża. Przy wymianie znaczenie mają głębokość puszki, rozstaw mocowań i zgodność mechanizmu z ramką. Gniazdo podwójne nie daje automatycznie dwukrotnie większej obciążalności. Dopuszczalne łączne obciążenie wynika z danych konkretnego wyrobu.
Prąd znamionowy domowego gniazda wynosi często 16 A, ale ten parametr nie uprawnia do zwiększenia zabezpieczenia obwodu. Stopień ochrony IP dobiera się do miejsca montażu. IP20 nie zapewnia ochrony przed wodą, natomiast IP44 oznacza ochronę przed ciałami stałymi o wielkości co najmniej 1 mm i bryzgami wody. Deklarowana ochrona zależy od prawidłowego montażu oraz warunków określonych przez producenta, w tym położenia klapki i stanu uszczelek.
Dokumentacja osprzętu określa dopuszczalny materiał, przekrój i liczbę żył w zacisku. Zacisk przeznaczony do jednej żyły miedzianej nie staje się odpowiedni do dwóch przewodów ani do aluminium tylko dlatego, że udało się je wcisnąć. Przesłony torów prądowych ograniczają dostęp do otworów, lecz nie zastępują pozostałych środków ochrony. Moduł USB wymaga natomiast dodatkowego miejsca na elektronikę i zachowania warunków montażu wskazanych przez producenta.
Funkcje przewodów i ochrona przeciwporażeniowa
Oznaczenie L dotyczy przewodu fazowego, N neutralnego, a PE ochronnego. Przewód neutralny uczestniczy w normalnej pracy obwodu. Ochronny łączy dostępne części przewodzące urządzeń z układem ochrony i nie służy do prowadzenia prądu roboczego. PEN łączy obie funkcje w określonym układzie instalacji, co ma istotne konsekwencje dla bezpieczeństwa i możliwości jej przebudowy.
Kolor izolacji pomaga rozpoznawać żyły: zielono-żółty jest zastrzeżony dla funkcji ochronnej, a niebieski oznacza przewód neutralny. W istniejącej instalacji barwa nie stanowi jednak dowodu rzeczywistego podłączenia. Błędy po wcześniejszych remontach i nietypowe oznaczenia starszych przewodów wymagają weryfikacji przez elektryka, a nie dopasowywania połączeń wyłącznie według kolorów.
Styk ochronny gniazda działa tylko wtedy, gdy jest prawidłowo połączony z właściwym przewodem, a ciągłość drogi ochronnej została zachowana. Sam bolec w osłonie nie zapewnia ochrony. Nie jest też osobnym uziemieniem: skuteczność zależy od całego układu instalacji i współpracy z zabezpieczeniami.
Samowolne mostkowanie zacisków N i PE nie jest uniwersalnym sposobem naprawy gniazda bez przewodu ochronnego. W instalacji z rozdzielonymi N i PE takie połączenie jest niedopuszczalne i może powodować przepływ prądu roboczego drogami ochronnymi. Ocena starszego układu z funkcją PEN wymaga rozpoznania instalacji, jej stanu i warunków ochrony. Nie należy odtwarzać zastanego mostka bez takiej oceny.
Przypisanie zacisków wynika z oznaczeń producenta i konstrukcji mechanizmu, także w gniazdach podwójnych. Hasło „faza zawsze po lewej” nie zastępuje weryfikacji połączeń ani pomiarów. Wyłącznik różnicowoprądowy, określany jako RCD, wykrywa różnicę prądów i może szybko odłączyć zasilanie przy uszkodzeniu. Nie chroni jednak przed każdym rodzajem dotyku, nie zastępuje zabezpieczenia nadprądowego ani wymaganego przewodu PE.
Jakość połączeń i stabilność mechaniczna gniazda
Puszka musi być stabilnie osadzona i zapewniać miejsce na mechanizm oraz ułożenie przewodów bez naprężeń. Zbyt płytka, uszkodzona lub cofnięta względem wykończonej ściany utrudnia poprawne mocowanie. Po dołożeniu płytek w kuchni zdarza się, że osłona przylega do ściany, ale sam mechanizm trzyma się słabo. Ładny wygląd nie rozstrzyga o jakości montażu.
Długość odizolowania żyły powinna odpowiadać wymaganiom zacisku. Izolacja zaciśnięta zamiast przewodnika ogranicza lub uniemożliwia kontakt, a odsłonięta miedź wystająca poza zacisk zwiększa ryzyko zwarcia i dotyku. Przy zaciskach śrubowych znaczenie ma podany przez producenta moment dokręcania. Nadmierna siła może uszkodzić zacisk lub żyłę, a zbyt mała pozostawić luźne połączenie.
Połączenie miedzi z aluminium wymaga elementów wyraźnie dopuszczonych do takich materiałów i odpowiedniego przygotowania. Przypadkowa złączka lub bezpośrednie skręcenie żył nie zapewniają trwałości. Starsze przewody aluminiowe są również podatne na uszkodzenia przy kolejnych zagięciach. Upychanie ich na siłę za mechanizmem może doprowadzić do pęknięcia żyły.
Mocowanie gniazda nie może przygniatać izolacji ani naciągać połączeń. Mechanizm powinien pozostawać nieruchomy podczas wkładania i wyjmowania wtyczki, a osłona przylegać bez szczelin odsłaniających wnętrze. Luźny zacisk zwiększa opór połączenia, powodując miejscowe grzanie, a czasem iskrzenie. Takie uszkodzenie może rozwijać się bez zadziałania zabezpieczenia nadprądowego.
Weryfikacja po montażu i objawy nieprawidłowego działania
Po zakończeniu prac potrzebne są oględziny osłon, mocowania i dostępności części czynnych. Zakres sprawdzeń elektrycznych zależy od wykonanej ingerencji oraz stanu obwodu. Może obejmować ciągłość przewodów ochronnych, rezystancję izolacji, skuteczność samoczynnego wyłączenia zasilania i parametry działania RCD. Wyniki powinny potwierdzać bezpieczeństwo, a nie tylko obecność napięcia.
Prosty tester wtyczkowy potrafi wykryć część błędów, lecz nie zastępuje pomiarów instalacji. Może nie rozpoznać nieprawidłowego mostka albo nie potwierdzić wymaganych parametrów ochrony. Podobnie przycisk testowy RCD sprawdza określoną funkcję aparatu, ale nie ocenia całego obwodu. Świecąca lampka testera nie jest pełnym potwierdzeniem poprawnego montażu.
Podczas użytkowania niepokojące są narastające nagrzewanie, przebarwienia osłony, zapach spalenizny, trzaski i powtarzające się wyłączenia zabezpieczeń. W domowej praktyce pierwszym widocznym śladem problemu bywa brązowa plama przy jednym otworze, mimo że urządzenie nadal pracuje. Tego objawu nie usuwa wymiana samej ramki.
Wadliwy punkt trzeba wyłączyć z użytkowania, a zasilanie jego obwodu bezpiecznie odłączyć do czasu oceny przez elektryka. Wielokrotne ponowne załączanie zabezpieczenia lub zastępowanie go aparatem o większym prądzie znamionowym nie usuwa przyczyny. Kontroli wymaga również wtyczka zasilanego urządzenia, ponieważ przegrzanie mogło uszkodzić obie strony połączenia.
